| Einschließungsbewertung: | IP65 (oder entsprechend spezifischem Bedarf) | Entdeckungsabstand: | 200m@90-% Reflexionsvermögen140m@10-% Reflexionsvermögen |
|---|---|---|---|
| Wellenlänge: | 905nm | Wiederholungsfrequenz: | 20KHz pro Kanal |
| Arbeitsfeuchtebereich: | 0%~100% RELATIVE FEUCHTIGKEIT | Erstreckungsmethode: | 1ToF |
| Markieren: | 20KHz pro Kanal-Wind-Maß Lidar,Wind-Maß Lidar Soem,Molas CL lidar für Windmaß |
||

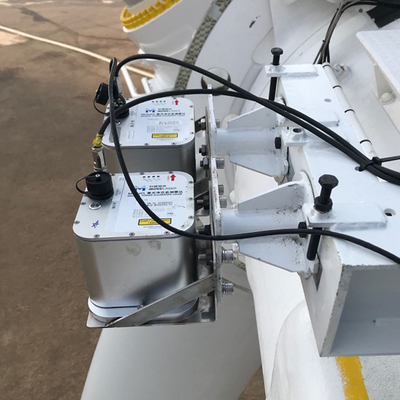

Molas CL 20kHz 20KHz pro Kanal verhindern Turmschleife Klasse 1
1, Systemfunktionsbeschreibung
MolasCL wendet dToF (direkter Zeit-vonflug) Erstreckungsmethode an, um erstreckenden Laser zu erzielen, d.h. strahlt es ultra-kurze Laser-Impulse aus.
Der Laser-Impuls jedes optischen Kanals von MolasCL hat eine hohe Wiederholfrequenz 20kHz, so gibt es 20.000 Erstreckungsdaten pro Sekunde, und drei optische Kanäle können 60.000 Erstreckungsdaten pro zweite erzeugen. Der Prozessor, der Verarbeitungsalgorithmus im Prozessor filtert die Störung des grellen Lichts und die Störung des Regens, des Schnees, des Sandes und des Staubes heraus und führt BlattDatenkennzeichnungs- und Sichtunterscheidung durch und mittelt dann die Blattmaßdaten der Datenschnittstelle über, und die Datenschnittstelle basiert auf der Kommunikation. Die Anforderungen des Protokolls und des Feldbusses die Daten zum Fanmeister durch die Feldbusschnittstelle schicken.
2, technisches Leistungsblatt
| Erstreckungsindex | |
| Erstreckungsmethode | 1ToF |
| Entdeckungsabstand | 200m@90-% Reflexionsvermögen140m@10-% Reflexionsvermögen |
| Entfernungsauflösung | ≤0.1m |
| Maßgenauigkeit | ±0.2m |
| Wiederholungsmessungsgenauigkeit | ±0.2m |
| Widerstand zum Umgebungslicht | 100Klux |
| Optischer Index | |
| Wellenlänge | 905nm |
| Wiederholungsfrequenz | 20KHz pro Kanal |
| Lasersicherheitsniveau | Klasse 1 |
| Klimaanpassungsfähigkeit | |
| Strecke der Betriebstemperatur | -40℃~+60℃ |
| ÜberlebensTemperaturspanne | -45℃~+65℃ |
| Arbeitsfeuchtebereich | 0%~100% RELATIVE FEUCHTIGKEIT |
| Einschließungsbewertung | IP65 (oder entsprechend spezifischem Bedarf) |
| Arbeitsbeschleunigungsstrecke | -0.5g | 0.5g |
| Strahlnzeigen | |
| Lichtstrom 1 | 0° |
| Lichtstrom 2 | 2.05°±0.2° |
| Lichtstrom 3 | 4.09°±0.2° |
| Ertragmaßergebnisse | |
| Realzeit Datenprodukte |
Gerät Identifikation, direkt Maßabstand, Rückhollichtstärke, Gültige Flagge der Daten, Systemstatus |
| Fieldbus | Profibus DP/Modbus RTU/CANopen Drei fieldbus Protokolle und Kommunikation RS485 können besonders angefertigt werden |
| Qther | |
| Betriebsleistungs-Leistungsaufnahme | Innerhalb 60W |
| Versorgungsspannung und maximaler Strom | DC 24V, 3A |
| Größe | 200×200×250mm |
