Produktdetails:
Zahlung und Versand AGB:
|
| Blickfeldentdeckungsabstand: | 10km (typischer Fall) | Abstandsentschließung: | 30m/45m/60m/75m optional |
|---|---|---|---|
| Ansammlungszeit: | 0.5s/1s/2s/4s/8s optional | Radialwinddrehzahlmessungsstrecke: | -75~+75 m/s |
| Radialwinddrehzahlmessungsgenauigkeit: | 0.1m/s | Laufende Leistungsaufnahme: | ≤1kW |
| Vorbei angetrieben: | 110VAC±20% oder 220VAC±20%, 50Hz±10% | Größe: | 800mm*650mm*11 30mm |
| Markieren: | Antiwind-Maß Lidar der korrosions-C4,Wind-Maß Lidar ISO 9223,Wind Lidar-System der molas-3D |
||

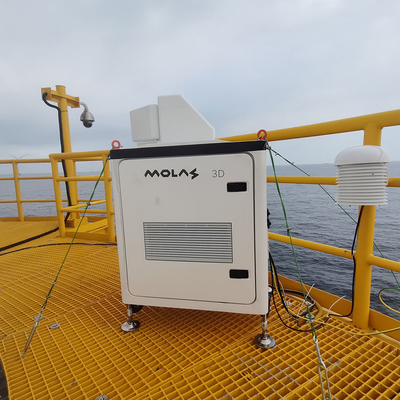

Korrosionsschutz-Klasse ISO-9223:2012 C4 Wind Lidar
1, Produkteinführung
Die Scherwindentdeckungsanwendung von Wind 3D LiDAR-System wird an Hong Kong International Airport zum ersten Mal angewendet. Die Geländezustände von Hong Kong International Airport sind komplex. 70% des Scherwindes wird durch das Gelände verursacht. Im Durchschnitt berichtete ein Flug aus 500 Flügen heraus über die Begegnung des offensichtlichen Scherwindes. Nach der Anwendung von lidar, kombiniert mit der Überprüfungsstrategie des FlugzeugGleitweges, die von Hong Kong Observatory entwickelt wird, hat die erfolgreiche Aufklärungsrate des Scherwindes am Flughafen sich auf mehr als 76% erhöht, und der tägliche Durchsatz des Flughafens hat um 30% zugenommen.
2, Leistungsparameter
| Grundlegende Parameter | |
| Blickfeldentdeckungsabstand | 10km (typischer Fall) |
| Abstandsentschließung | 30m/45m/60m/75m optional |
| Ansammlungszeit | 0.5s/1s/2s/4s/8s optional |
| Radialwinddrehzahlmessungsstrecke | -75~+75 m/s |
| Radialwinddrehzahlmessungsgenauigkeit | 0.1m/s |
| Zahl von Abstandsschichten | bis 300 |
| Horizontaler Arbeitsbereich | 360° × n |
| Vertikaler Arbeitsbereich | -10°~190° |
| Zeigen von Genauigkeit | 0.1° |
| Scannenmethode | PPI-, RHI-, DBS-, LOS- und Programm-Scan |
| EchtzeitdatenBestimmungsblatt Ausgabeformate | Profibus DP/Modbus TCP/CAN optional |
| Telekommunikation | Fernzugriff 1000BASE-TX oder 4G |
| Klimaparameter | |
| Betriebstemperatur und Feuchtigkeit | -25~+50℃ (ausdehnbar zu -40~+60℃), 5%~100% RELATIVE FEUCHTIGKEIT |
| IP-Schutzklasse | Wohnung IP54, Kernmodul IP66 |
| Antikorrosionsgrad | C4 |
| ÜberlebensWindgeschwindigkeit | 70m/s (örtlich festgelegt durch Fuß oder durch Drahtseil) |
| Arbeitshöhe | ≤3500m |
| Andere Parameter | |
| Laufende Leistungsaufnahme | ≤1kW |
| Vorbei angetrieben | 110VAC±20% oder 220VAC±20%, 50Hz±10% |
| Größe | 800mm*650mm*11 30mm |
| Gewicht | ≤150kg |
| Zugänglichkeit | |
| GNSS-Funktionalität | Unterstützung GPS/Beidou |
| Zeitservice | NTP-TIMING oder GPS-/Beidoutiming |
3, schematisches Diagramm von 3D, das Doppler-Wind Lidar scannt
