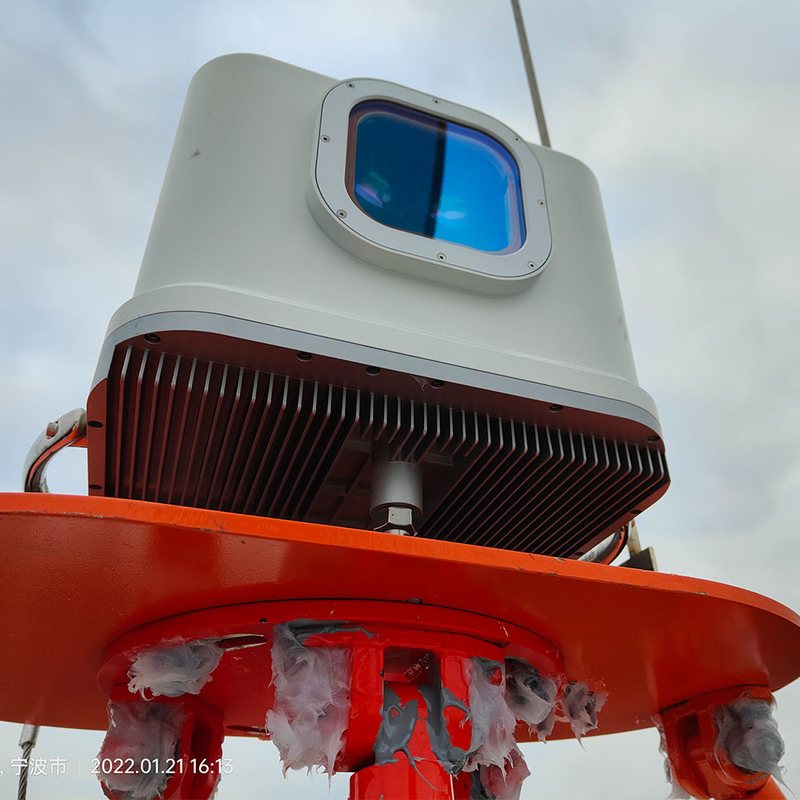

Zellwind-Iris Lidar Molas Nl Four-Strahln-Wind-Maße an Land

Molas NL basiert auf dem Prinzip völlig zusammenhängender Doppler-Entdeckung für Windmaß, und sein schematisches Diagramm wird im Abbildung 3. gezeigt Das Impulskennzeichen, das durch den Faserlaser erzeugt wird, wird in die durch abgegeben eine optische Antenne gemessen zu werden Atmosphäre, und einwirkt auf die Aerosolpartikel, um ein umgekehrtes Signal zu erzeugen, das Geschwindigkeitsinformationen enthält. Die optische Antenne empfängt das umgekehrte Signal, schlägt es mit dem internen Licht des lokalen Oszillators des Systems und wandelt es schließlich in ein elektrisches Signal um. Nachdem das Signal verstärkt ist, wird die Digital-Analog-Wandlung des elektrischen Signals durch einen Analog-Digital-Umsetzer A/D. abgeschlossen. Die gesammelten Daten werden dem Prozessor übermittelt, und der Radialwindgeschwindigkeit in verschiedenen Abständen jedes Strahls wird basiert auf dem Signalaufbereitungsalgorithmus erhalten. Schließlich werden die wieder aufgebaute Windgeschwindigkeit, die Windrichtung, die Turbulenz, der Scherwind und andere Informationen eingeholt, indem man das Windfeldmodell kombiniert.
