| Häufigkeit: | 4Hz | Strahlen Sie das Zeigen von Genauigkeit: | ±0.1° |
|---|---|---|---|
| Antikorrosions-Grad: | ISO C5 | Überlebenstemperaturbereich: | -40 °C ~ 65 °C (ausgeschaltet),-45 °C ~ 65 °C (geladen) |
| Arbeitsfeuchtigkeitsbereich: | 0~100% RELATIVE FEUCHTIGKEIT | Arbeitsbeschleunigungsbereich: | -0,5 g ∼0,5 g |
| Strahln-Struktur: | 4 Scheiben mit einem horizontalen Winkel von 30° | ||
| Markieren: | Lidar mit Fernerkundungsnazel,Lidar mit vier Strahlengrößen,Lidar-Fernerkundung mit Nazel |
||
4 Hz, 4 Strahlen, 10 gleichzeitige Messbereiche Nacelle Wind Lidar
Einführung des Produktes
Die Molas NL-Serie ist ein unabhängig für das intelligente Anwendungsmodell von Windenergie-Kunden entwickeltes Wind-Lidar.Es handelt sich um ein Laser-Fernerkundungs-Windmessgerät, das auf der Oberseite der Windturbinennazel installiert istDas Lidar nimmt das kohärente Detektionssystem an und basiert auf dem Prinzip der Laser-Doppler-Frequenzverschiebung.realisiert die genaue Messung von 50m-200m / 400m / 750m Vektor Windfeld vor dem Ventilator-Räder.
Für Lüfterprüfungen wie Blattlastanalyse, Leistungskurvenprüfung, Wellenanalyse usw.
|Produktparameter
|
Messen Sie die Entfernung. |
50 bis 200 m |
|
Anzahl der gemessenen Abschnitte |
10 |
|
Probenahmefrequenz |
4 Hz |
|
Windgeschwindigkeitsmessbereich |
-50 ~50 m/s |
|
Windrichtung Messbereich |
-180° ≈180° |
|
Genauigkeit der Windgeschwindigkeit |
0.1m/s |
|
Genauigkeit der Windrichtung |
±0,5° |
|
Genauigkeit der Lichtstrahlrichtung |
±0,1° |
|
Antikorrosionsgrad |
ISO C5 |
|
Stromversorgung |
100 VAC bis 240 VAC ±10% 50 Hz bis 60 Hz ±6% |
|
Macht |
≤ 300 W |
|
Betriebstemperaturbereich |
-40°C ∼60°C |
|
Überlebenstemperaturbereich |
-40 °C ~ 65 °C (ausgeschaltet),-45 °C ~ 65 °C (geladen) |
|
Betriebsfeuchtigkeitsbereich |
0·100% RH |
|
Überlebenswindgeschwindigkeit |
70 m/s |
|
Arbeitsbeschleunigungsbereich |
-0,5 g ∼0,5 g |
|
IP-Schutzniveau |
Ausrüstung im Maschinenraum: IP54,Ausrüstung außerhalb des Maschinenraums: IP66 |
|
Strahlstruktur |
4 Scheiben mit einem horizontalen Winkel von 30° |
|
Strahlenschutz |
CISPR 11 |
|
Gewicht |
Oh ungefähr 23 Kilo, DU ungefähr 6 Kilo. |
Produktmerkmale
Das Laser-Windmessgerät mit Radar-Windmessgerät ist fest an der Oberseite der Windturbinenkabine parallel zur horizontalen Zentralachse der Windturbine montiert.Das Lidar-Anemometer kann die genauen Windrichtungsdaten messen, ohne die Windkraftanlage.Insbesondere beobachtet das Lidar-Anemometer die turbulente Struktur der Windflüssigkeit durch den starren Scanning-Modus und verwendet gleichzeitig mehrere strahlgeometrische Scanning-Bänder, d.h.Lidar-WindmessungDie umfassenden Windrichtungsdaten können mit hoher Auflösung aus der Region gemessen werden, um den Einfluß der Windkraftanlage zu beseitigen.

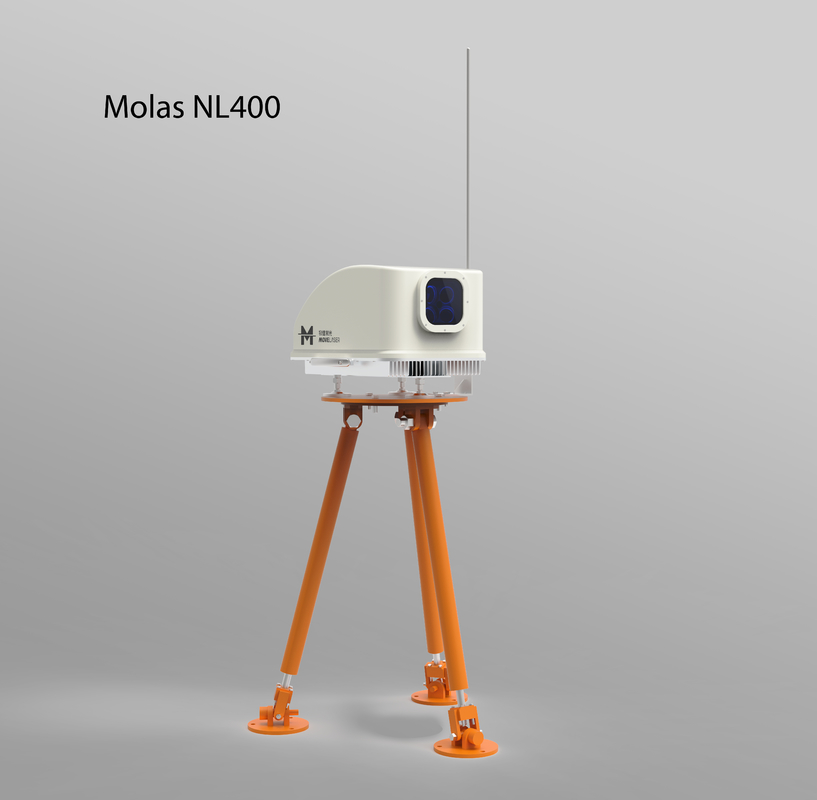

|Produktbild
