Produktbeschreibung:

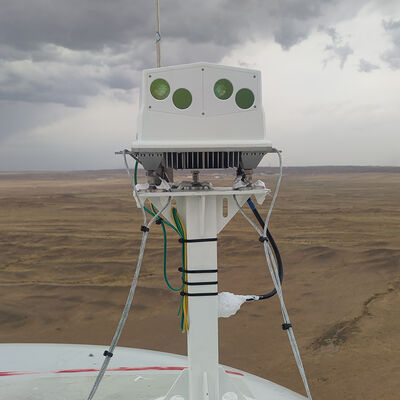

Die Molas NL-Serie stellt ein hochmodernes Gondel-Wind-Lidar-System dar, das von unserem Unternehmen unabhängig entwickelt wurde, um speziell auf intelligente Windkraftanwendungen zugeschnitten zu sein. Bei diesem innovativen Gerät handelt es sich um ein laserbasiertes Fernerkundungsinstrument, das strategisch auf den Gondeln von Windkraftanlagen installiert wird. Es nutzt eine kohärente Erkennungsarchitektur, die auf dem Prinzip der Laser-Doppler-Frequenzverschiebung basiert. Durch die Aussendung von Laserimpulsen und die Analyse der von atmosphärischen Aerosolen rückgestreuten Signale liefert das System hochpräzise Vektorwindfeldmessungen in Entfernungen von 50 m bis 200 m beim NL200, bis zu 400 m beim NL400, 500 m beim NL500 und zwischen 70 m und 750 m bei den NL750-Modellen, alle gemessen vor der Rotorebene.
Dieses fortschrittliche Lidar-System ist in der Lage, bis zu 10 gleichzeitige Messebenen zu unterstützen und arbeitet mit einer Datenaktualisierungsrate von 4 Hz. Es verfügt über eine Windgeschwindigkeitsgenauigkeit von 0,1 m/s und eine Windrichtungsgenauigkeit von ±0,5°, was eine präzise Überwachung dynamischer Windschwankungen ermöglicht. Die Molas NL-Serie bietet vier Strahlkonfigurationen: Alle Modelle haben einen horizontalen Winkel von 30°, während der vertikale Winkel 25° oder 10° für die NL200-Variante und 10° für die NL400-, NL500- und NL750-Varianten beträgt. Diese Konfigurationen gewährleisten eine optimale räumliche Abdeckung über eine Vielzahl von Turbinen- und Standortbedingungen hinweg.
Die Integration in das Hauptsteuerungssystem der Turbine erfolgt nahtlos und wird durch die Unterstützung mehrerer industrieller Kommunikationsprotokolle wie Profibus DP, Modbus TCP, Modbus RTU und CANOPEN erleichtert. Diese Konnektivität ermöglicht erweiterte Feed-Forward-Steuerungsstrategien durch die Bereitstellung von Windvorschaudaten in Echtzeit. Dadurch können Turbinen Pitch und Gier proaktiv anpassen, bevor der Wind den Rotor erreicht, wodurch sowohl extreme Belastungen als auch Ermüdungsbelastungen deutlich reduziert werden und gleichzeitig die jährliche Energieproduktion (AEP) gesteigert wird. Über die Feed-Forward-Steuerung hinaus ist die Molas NL-Serie von entscheidender Bedeutung für die Korrektur von Gierfehlausrichtungen, die Überprüfung von Leistungskurven als Ersatz für herkömmliche meteorologische Masten, die Erkennung und Analyse von Nachläufen und die Ermöglichung einer intelligenten kooperativen Steuerung ganzer Windparkflotten.
Das System ist für anspruchsvolle Umgebungen ausgelegt und verfügt über einen optischen Kopf mit Schutzart IP67 und eine Datenverarbeitungseinheit mit Schutzart IP65. Sein Korrosionsschutz entspricht den ISO C5-Standards und eignet sich daher gut für Offshore- und Onshore-Bedingungen sowie für Bedingungen mit hoher Luftfeuchtigkeit oder Salzsprühnebel. Der Betriebstemperaturbereich reicht von -40 °C bis +60 °C, mit Überlebensfähigkeiten von -40 °C bis +65 °C bei Stromausfällen und -45 °C bis +65 °C bei Stromversorgung. Es kann Überlebenswindgeschwindigkeiten von bis zu 75 m/s standhalten und in Höhen von bis zu 3.500 m betrieben werden. Der optische Kopf wiegt nicht mehr als 17,5 kg und die Dateneinheit wiegt bis zu 3,6 kg, was eine einfache Installation ermöglicht und zur Reduzierung der Krankosten beiträgt.
Mit ihrer robusten Konstruktion, herausragenden Messgenauigkeit und vielseitigen Anschlussmöglichkeiten geht die Molas NL-Serie über die Rolle eines traditionellen Windmessgeräts hinaus. Es dient als Grundlage für den intelligenten Betrieb von Windparks und ermöglicht Betreibern eine höhere Effizienz, geringere Wartungskosten und die Aufrechterhaltung eines nachhaltigen Wettbewerbsvorteils im Bereich der erneuerbaren Energien.
Merkmale:
Erweiterte Windmessung
Unser System bietet eine echte Frontwindmessung und gewährleistet so eine präzise Erkennung der Windrichtung und -geschwindigkeit. Es ist in der Lage, Daten in Echtzeit zu erfassen, mit nahtloser Übertragung und lokalen Speicherfunktionen für erhöhte Zuverlässigkeit.
Die Messungen überzeugen mit einer Genauigkeit von bis zu 0,1 Metern pro Sekunde in der Geschwindigkeit und 0,5 Grad in der Richtung. Darüber hinaus arbeitet das Gerät mit einer hohen Abtastrate, was eine detaillierte Windanalyse über mehrere Entfernungsschichten und einen großen Messbereich ermöglicht.
Innovative Technologie und benutzerfreundliches Design
Das Gerät verwendet eine dreidimensionale Vierstrahl-Messtechnik, die die Präzision und Vollständigkeit der Winddatenerfassung erheblich verbessert. Seine intelligente Konfiguration vereinfacht die Einrichtung und sorgt für optimale Leistung unter verschiedenen Bedingungen.
Das System wurde im Hinblick auf eine einfache Wartung entwickelt und bietet eine hohe Anwendbarkeit in verschiedenen Umgebungen sowie eine hervorragende Kompatibilität mit vorhandener Infrastruktur und Technologien.
Technische Parameter:
| IP (optischer Kopf) |
IP67 |
| Maximale Luftfeuchtigkeit |
100 % (extravaginal) / 95 % (in der Kabine) |
| Überlebenstemperatur |
-40°C ~ 65°C (Stromausfall) / -45°C ~ 65°C (Einschalten) |
| Beschleunigungsbereich |
-0,5g ~ 0,5g |
| Reichweite |
70 m ~ 750 m (NL750) |
| Gewicht (optischer Kopf) |
≤17,5 kg |
| Temperaturbereich |
-40°C ~ 60°C |
| Messebene |
10 |
| IP (Dateneinheit) |
IP65 |
| Gewicht (Dateneinheit) |
≤3,6 kg |
Anwendungen:
Blattlastanalyse
Das Verständnis der auf die Rotorblätter wirkenden Kräfte ist für die Optimierung der Leistung und die Gewährleistung der strukturellen Integrität von entscheidender Bedeutung. Die Analyse der Blattlast hilft bei der Identifizierung von Belastungspunkten und potenzieller Ermüdung und ermöglicht so bessere Design- und Wartungsstrategien.
Leistungskurventest
Der Leistungskurventest misst den Zusammenhang zwischen Windgeschwindigkeit und Leistungsabgabe einer Turbine. Diese Bewertung ist für die Bewertung der Effizienz und Betriebsleistung unter wechselnden Windbedingungen von entscheidender Bedeutung.
Wake-Analyse
Bei der Nachlaufanalyse werden die durch Turbinen verursachten Luftströmungsstörungen untersucht, die sich auf nachgeschaltete Einheiten auswirken. Durch die Untersuchung dieser Nachlaufeffekte ist es möglich, die Turbinenplatzierung zu optimieren und den gesamten Energieertrag des Bauernhofs zu verbessern.
Gierkorrektur
Durch die Gierkorrektur wird die Ausrichtung der Turbine genau an die Windrichtung angepasst. Eine ordnungsgemäße Giersteuerung maximiert die Energieaufnahme und reduziert den mechanischen Verschleiß durch Minimierung von Fehlausrichtungsverlusten.
Intelligente Farmgruppensteuerung
Intelligente Gruppensteuerungssysteme koordinieren mehrere Turbinen innerhalb eines Windparks, um die Gesamtleistung zu steigern. Durch fortschrittliche Algorithmen optimieren diese Systeme die Leistungsabgabe, reduzieren Nachlaufstörungen und erhöhen die Betriebseffizienz.
