Produktbeschreibung:

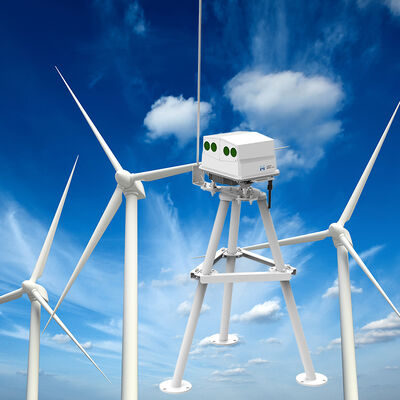

Die Molas NL-Serie stellt ein fortschrittliches Gondel-Wind-Lidar-System dar, das von unserem Unternehmen unabhängig entwickelt wurde, um den Anforderungen intelligenter Windkraftanwendungen gerecht zu werden. Dieses laserbasierte Fernerkundungsgerät wird oben auf der Gondel der Windkraftanlage installiert und nutzt ein kohärentes Erkennungsgerüst, das auf dem Prinzip der Laser-Doppler-Frequenzverschiebung basiert. Durch die Aussendung von Laserimpulsen und die Interpretation der von atmosphärischen Aerosolen zurückgestreuten Signale liefert es hochpräzise Vektorwindfeldmessungen in unterschiedlichen Abständen vor der Rotorebene, je nach Modell: 50 m bis 200 m (NL200), 400 m (NL400), 500 m (NL500) oder 70 m bis 750 m (NL750).
Das System ist in der Lage, bis zu 10 gleichzeitige Messebenen mit einer Datenaktualisierungsfrequenz von 4 Hz zu unterstützen. Es liefert eine Windgeschwindigkeitsgenauigkeit von 0,1 m/s sowie eine Windrichtungsgenauigkeit von ±0,5° und ermöglicht so eine präzise Überwachung dynamischer Windänderungen. Es stehen vier Strahlkonfigurationsoptionen zur Verfügung; Alle Modelle behalten einen horizontalen Winkel von 30° bei, während die vertikalen Winkel um 25° oder 10° für NL200 und 10° für die Modelle NL400, NL500 und NL750 variieren. Dieses Design gewährleistet eine optimale räumliche Abdeckung, angepasst an verschiedene Turbinenspezifikationen und Standortbedingungen.
Die Integration in das Hauptsteuerungssystem der Turbine erfolgt nahtlos und wird durch verschiedene industrielle Kommunikationsprotokolle wie Profibus DP, Modbus TCP, Modbus RTU und CANOPEN erleichtert. Diese Konnektivität unterstützt fortschrittliche Feed-Forward-Steuerungsstrategien durch die Bereitstellung von Windvorschaudaten in Echtzeit. Folglich können Turbinen Pitch und Gier proaktiv anpassen, bevor der Wind auf den Rotor trifft, wodurch sowohl extreme Belastungen als auch Ermüdungsbelastungen reduziert und die jährliche Energieproduktion (AEP) verbessert werden. Über Feed-Forward-Anwendungen hinaus erfüllt die Molas NL-Serie eine entscheidende Rolle bei der Korrektur von Gierfehlausrichtungen, der Überprüfung von Leistungskurven (als Ersatz für herkömmliche Wettermasten), der Nachlauferkennung und -analyse sowie der intelligenten flottenweiten kooperativen Steuerung.
Das für den Einsatz in rauen Umgebungen konzipierte Molas NL-System verfügt über einen optischen Kopf mit Schutzart IP67 und eine Datenverarbeitungseinheit mit Schutzart IP65. Seine Korrosionsbeständigkeit entspricht den ISO C5-Standards und eignet sich daher für Offshore- und Onshore-Anwendungen sowie für Umgebungen mit hoher Luftfeuchtigkeit oder Salznebel. Es arbeitet zuverlässig in einem Temperaturbereich von -40 °C bis +60 °C, mit einer Überlebensfähigkeit von -40 °C bis +65 °C bei Stromausfällen und von -45 °C bis +65 °C unter Stromversorgungsbedingungen. Die Ausrüstung hält Überlebenswindgeschwindigkeiten von bis zu 75 m/s stand und funktioniert effektiv in Höhen bis zu 3.500 m. Darüber hinaus wiegt sein optischer Kopf nicht mehr als 17,5 kg und die Dateneinheit ist auf 3,6 kg begrenzt, was die Installation vereinfacht und die Krankosten senkt.
Durch die Kombination einer robusten Bauweise, außergewöhnlicher Präzision und vielseitiger Anschlussmöglichkeiten geht die Molas NL-Serie über die bloße Funktion eines Windmessgeräts hinaus. Sie dient als grundlegende Technologie für den Betrieb intelligenter Windparks und versetzt Betreiber in die Lage, die Effizienz zu maximieren, Wartungskosten zu minimieren und sich einen Wettbewerbsvorteil im Sektor der erneuerbaren Energien zu sichern.
Merkmale:
Das Gerät bietet echte Frontwindmessfunktionen und gewährleistet so eine präzise und zuverlässige Erkennung der Windverhältnisse. Es unterstützt die Datenübertragung in Echtzeit sowie lokale Speicheroptionen und ermöglicht so eine nahtlose Datenverwaltung und -zugänglichkeit.
Mit einer beeindruckenden Genauigkeit von bis zu 0,1 Metern pro Sekunde und 0,5 Grad liefert das System hochpräzise Messwerte. Es arbeitet mit einer hohen Abtastrate und erfasst effizient detaillierte Winddaten. Darüber hinaus verfügt es über mehrere Distanzschichten, die einen breiten Messbereich für verschiedene Anwendungen abdecken.
Mithilfe der dreidimensionalen Vierstrahl-Messtechnik ermöglicht das Gerät eine umfassende Analyse der Umgebungsbedingungen. Es umfasst intelligente Konfigurationsoptionen, die die Einrichtung unkompliziert und benutzerfreundlich machen. Der Wartungsaufwand ist minimal und trägt zur Benutzerfreundlichkeit bei.
Das Produkt ist mit hoher Anwendbarkeit konzipiert und eignet sich für eine Vielzahl von Szenarien. Darüber hinaus gewährleistet es eine hohe Kompatibilität mit anderen Systemen und verbessert so die Integration und betriebliche Flexibilität.
Technische Parameter:
| Messebene |
10 |
| Beschleunigungsbereich |
-0,5g ~ 0,5g |
| Temperaturbereich |
-40°C ~ 60°C |
| Maximale Luftfeuchtigkeit |
100 % (extravaginal) / 95 % (in der Kabine) |
| IP (Dateneinheit) |
IP65 |
| Überlebenswindgeschwindigkeit |
75m/s |
| Gewicht (optischer Kopf) |
≤17,5 kg |
| IP (optischer Kopf) |
IP67 |
| Gewicht (Dateneinheit) |
≤3,6 kg |
| Reichweite |
70 m ~ 750 m (NL750) |
Dieses an der Gondel montierte Wind-Lidar-Produkt verfügt über eine erweiterte Gier-Fehlausrichtungskorrektur, um die Messgenauigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen zu verbessern.
Anwendungen:
Blattlastanalyse
Bei der Rotorblattlastanalyse werden die Kräfte und Spannungen untersucht, die auf die Rotorblätter von Windkraftanlagen wirken. Diese Bewertung ist entscheidend für die Gewährleistung der strukturellen Integrität und Langlebigkeit der Rotorblätter während des Betriebs unter verschiedenen Windbedingungen.
Leistungskurventest
Der Leistungskurventest misst die Leistung einer Windkraftanlage, indem ihre Leistungsabgabe gegen verschiedene Windgeschwindigkeiten aufgetragen wird. Dieser Test hilft dabei, den Wirkungsgrad und die Betriebseigenschaften der Turbine unter realen Bedingungen zu verstehen.
Wake-Analyse
Die Nachlaufanalyse konzentriert sich auf die Untersuchung der Luftströmungsmuster hinter Windkraftanlagen, die sich auf nachgeschaltete Turbinen in einem Windpark auswirken. Diese Analyse ist für die Optimierung der Turbinenplatzierung und die Verbesserung der gesamten Energieproduktion von entscheidender Bedeutung.
Gierkorrektur
Unter Gierkorrektur versteht man die Anpassung der Ausrichtung der Windkraftanlage an die Windrichtung. Die richtige Gierausrichtung steigert die Effizienz der Turbine und reduziert mechanische Belastungen.
Intelligente Farmgruppensteuerung
Bei der intelligenten Parkgruppensteuerung geht es um die koordinierte Steuerung mehrerer Windkraftanlagen innerhalb eines Windparks. Dieser Ansatz nutzt fortschrittliche Algorithmen und Echtzeitdaten und zielt darauf ab, die Energieausbeute zu maximieren und den Verschleiß in der gesamten Turbinengruppe zu minimieren.
